直线振动筛

直线振动筛

【产品价格】:万-万   【筛分层数】:1-6层 【进料粒度】:0.74-60 mm   【振动次数】:960次/分 【适用范围】:直线振动筛广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。亦可对粉状、颗粒状物料的筛选和分级,广泛应用于塑料、磨料、医药、粮食、化肥等行业. 【产品介绍】:直线振动筛利用振动电机激振作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。直线振动筛具有耗能低、产量高、结构简单、易维修、全封闭结构,无粉尘溢散,自动排料,更适合于流水线作业。

索取设备报价 联系我们




直线振动筛介绍

      直线振动筛利用振动电机激振作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。直线振动筛具有耗能低、产量高、结构简单、易维修、全封闭结构,无粉尘溢散,自动排料,更适合于流水线作业。
      直线振动筛系高效新型的筛分设备,广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。直线振动筛稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点。直线震动筛亦可对粉状、颗粒状物料的筛选和分级,广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业.

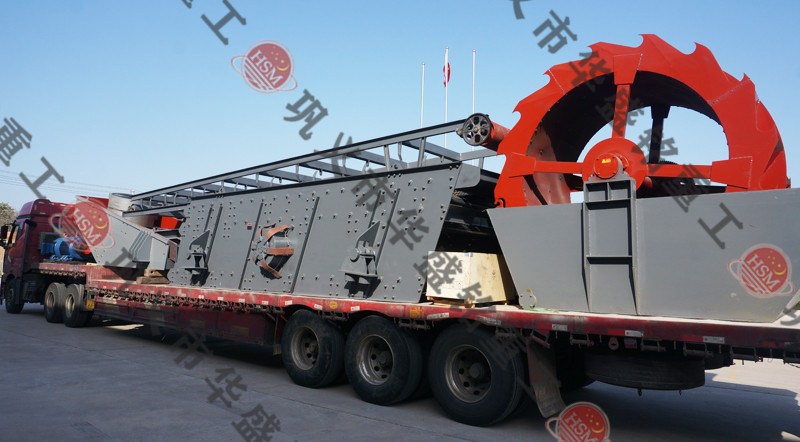

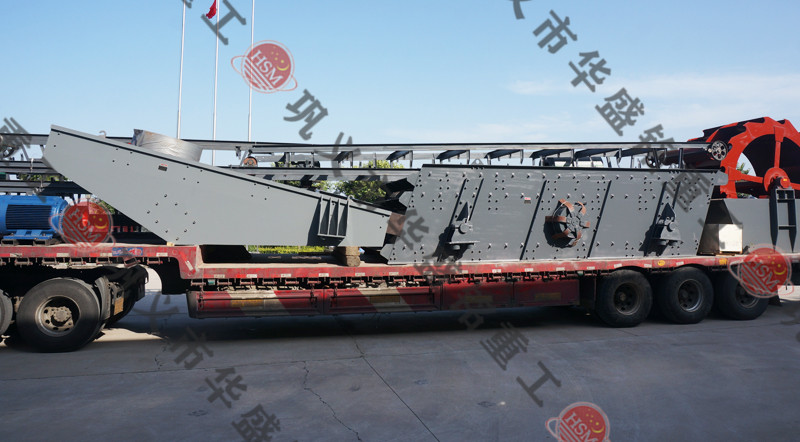

直线振动筛设备图片



直线振动筛



直线振动筛工作原理

      直线振动筛采用双振动电机驱动,当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。筛分目数400目,可筛分出7种不同粒度的物料。





直线振动筛性能特点

      1、筛机设计,精巧和容易装配,一人即可操作筛机。
      2、独和其他相关品牌厂商比较,具较大筛选面积和高效益之处理能力。
      3、独特之筛网结构设计,方便和快速更换筛网 (只需3到5分钟) ,此外此种设计允许使用各种筛网 (尼龙、特种龙、PP网)。
      4、其母网完全支撑细网,因此细网可独得较长之寿命,而降低细网耗材使用,淤长时间 之生产过程可降低诸多成本。





振动给料机性能特点

      振动给料机是一种经济技术指标的给料设备,和其它给料设备相比具有以下特点:①安装、维修方便,运行费用低;②体积小、重量轻、结构简单紧凑;③效率高,给料能力大;④耗电少,功率因数高;⑤噪音低,有利于改善工作环境;⑥震动给料机在远超共振状态下工作,因而振幅稳定,运行可靠,对各种物料适应性较强;⑦加配料需调整偏心块即可方便地无级调节给料量。
      振动给料机结构简单,喂料均匀,连续性能好,激振力可调;随时改变和控制流量,操作方便;偏心块为激振源,噪音低,耗电少,调节性能好,无冲料现象;若采用封闭式机身可防止粉尘污染振动平稳、工作可靠、寿命长。





直线振动筛参数

型号规格 筛网
层数
筛网面积
(㎡)
筛孔尺寸
(mm)
最大进料尺寸
(mm)
处理能力
(m3/h)
振动功率
(r/min)
双振幅
(mm)
电机功率
(kw)
筛面倾角
(°)
筛面
规格
(mm)
总重量
(kg)
外形尺寸
(长×宽×高)(mm)
2YK1225 2 6 4-50 400 8-60 800-970 8 6P 5.5 20 1200×2500 3500 2930×1860×870
3YK1225 3 9 4-50 400 10-70 800-970 8 6P 5.5 20 1200×2500 3850 3070×1860×1210
2YK1230 2 7.2 4-50 400 12-78 800-970 8 6P 7.5 20 1200×3000 4200 3430×1860×870
3YK1230 3 10.8 4-50 400 13-80 800-970 8 6P 7.5 20 1200×3000 4600 3570×1860×1210
2YK1237 2 8.88 4-50 400 15-86 800-970 8 6P 7.5 20 1200×3700 4600 4050×1860×870
3YK1237 3 13.32 4-50 400 16-90 800-970 8 6P 7.5 20 1200×3700 5200 4270×1860×1210
2YK1535 2 10.5 5-50 400 20-125 800-970 8 6P 11 20 1500×3500 5890 4120×2210×1230
3YK1535 3 15.75 5-50 400 21-125 800-970 8 6P 11 20 1500×3500 6700 4360×2210×1610
2YK1545 2 13.5 5-50 400 22-150 800-970 8 6P 15 20 1500×4500 6330 5120×2210×1230
3YK1545 3 20.25 5-50 400 22-150 800-970 8 6P 15 20 1500×4500 6800 5360×2210×1610
4YK1545 4 27 5-50 400 22-155 800-970 8 6P 18.5 20 1500×4500 7800 5930×2210×2060
2YK1548 2 14.4 5-50 400 22.5-162 800-970 8 6P 15 20 1500×4800 6980 5420×2210×1230
3YK1548 3 21.6 5-50 400 22.5-162 800-970 11 6P 15 20 1500×4800 7700 5660×2210×1610
4YK1548 4 28.8 5-50 400 22.5-162 800-970 8 6P 18.5 20 1500×4800 8700 6230×2210×2060
2YK1848 2 17.28 5-80 400 25-206 750 8 6P 18.5 20 1800×4800 9080 5420×2550×1420
3YK1848 3 25.92 5-80 400 32-276 750 8 6P 18.5 20 1800×4800 9600 5660×2550×1780
4YK1848 4 34.56 5-80 400 32-285 750 8 6P 22 20 1800×4800 11100 6290×2550×2160
2YK1854 2 19.44 5-80 400 32-312 800-970 8 6P 18.5 20 1800×5400 10150 5960×2550×1420
3YK1854 3 29.16 5-80 400 32-312 800-970 8 6P 22 20 1800×5400 10840 6260×2550×1780
4YK1854 4 38.88 5-80 400 32-336 800-970 8 6P 30 20 1800×5400 12840 6830×2550×2160
2YK2160 2 25.2 5-100 400 50-475 970 8 6P 30 20 2100×6000 11780 6720×2840×1530
3YK2160 3 37.8 5-100 400 50-475 970 8 6P 30 20 2100×6000 12800 7030×2840×1910
4YK2160 4 50.4 5-100 400 50-497 970 8 6P 37 20 2100×6000 14800 7300×2840×2380
2YK2460 2 28.8 5-100 400 65-550 970 8 6P 37 20 2400×6000 15600 7020×3140×1530
3YK2460 3 43.2 5-100 400 70-620 970 8 6P 37 20 2400×6000 17600 7300×3140×1910
4YK2460 4 57.6 5-100 400 80-680 970 8 6P 45 20 2400×6000 19600 7600×3140×2380
2YK2870 2 39.2 5-100 400 120-680 750 8 8P 22×2 20 2800×7000 21200 7600×4320×1620
3YK2870 3 58.8 5-100 400 180-720 750 8 8P 22×2 20 2800×7000 22400 7800×4320×2120
2YK3072 2 43.2 5-100 400 200-700 750 8 8P 22×2 20 3000×7200 23600 7800×4520×1750
3YK3072 3 64.8 5-100 400 230-800 750 8 8P 22×2 20 3000×7200 25500 8000×4520×2300

注:产品不断升级中,型号参数如有变动以现实联系为主。
